En muchas instalaciones, elegir una válvula parece sencillo hasta que aparecen problemas de mantenimiento, pérdidas de carga o limitaciones de espacio. Conocer las diferencias entre una válvula mariposa y una válvula compuerta ayuda a elegir la opción más adecuada según el funcionamiento real de la instalación.
Cómo funciona cada tipo de válvula
Las diferencias entre una válvula mariposa y una válvula compuerta empiezan por su diseño y por la forma en la que regulan el paso del fluido. Ese funcionamiento influye sobre el espacio necesario, la maniobra y el comportamiento del caudal.

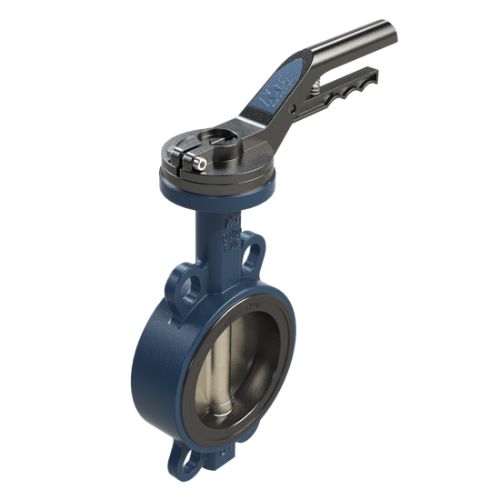

Funcionamiento de la válvula mariposa
La válvula mariposa utiliza un disco giratorio que abre o cierra el paso del fluido mediante un giro de 90 grados. El disco permanece dentro de la conducción incluso cuando la válvula está completamente abierta.
Gracias a ese diseño, son válvulas compactas, ligeras y fáciles de accionar. Por eso se utilizan habitualmente en redes de gran diámetro y sistemas donde el espacio disponible es limitado.

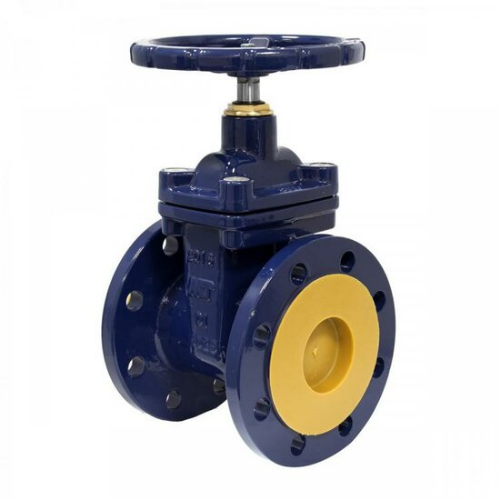

Funcionamiento de la válvula compuerta
La válvula compuerta trabaja mediante una compuerta deslizante que sube o baja para abrir o cerrar el paso del fluido. Cuando permanece totalmente abierta, deja libre el interior de la tubería para que el caudal circule con normalidad.
Ese sistema reduce al mínimo la restricción dentro de la conducción, algo especialmente útil en redes hidráulicas donde la válvula permanece abierta durante largos periodos.
Principales diferencias entre válvula mariposa y válvula compuerta
Al comparar una válvula mariposa y una válvula compuerta conviene fijarse en varios aspectos técnicos relacionados con el comportamiento del sistema y las necesidades reales de la instalación.
Espacio, peso y tamaño
La válvula mariposa ocupa menos espacio y tiene un peso considerablemente inferior, especialmente en grandes diámetros. Con menos peso y menos volumen, el montaje y el accionamiento resultan más sencillos.
La válvula compuerta necesita más altura para completar la maniobra de apertura y cierre. Además, el conjunto suele ser más pesado y voluminoso.
Pérdida de carga y comportamiento del flujo
Cuando una válvula compuerta permanece totalmente abierta, el fluido circula con muy poca restricción. Por eso se utiliza en sistemas donde la pérdida de carga debe mantenerse al mínimo.
La válvula mariposa mantiene el disco dentro de la conducción incluso abierta. En muchos sistemas hidráulicos esto no supone un problema relevante, aunque el paso del caudal nunca queda tan despejado como en una válvula compuerta.
Mantenimiento y frecuencia de maniobra
La válvula mariposa ofrece una maniobra rápida y sencilla. Las válvulas compuerta funcionan mejor cuando permanecen completamente abiertas o cerradas durante largos periodos.
Si trabajan constantemente en posiciones intermedias, el desgaste interno puede aumentar y afectar al comportamiento del cierre.
Ventajas de la válvula mariposa
La válvula mariposa se utiliza ampliamente en instalaciones industriales y sistemas HVAC donde se necesita una solución compacta y fácil de maniobrar.
Mejor adaptación en espacios reducidos
Su diseño compacto facilita el montaje en instalaciones donde el espacio disponible es limitado o la conducción atraviesa zonas técnicas complejas.
Ventajas en grandes diámetros
En grandes dimensiones, la válvula mariposa resulta más ligera y manejable que una válvula compuerta, algo que facilita el montaje dentro de la instalación.
Maniobra rápida y sencilla
El accionamiento mediante cuarto de vuelta permite abrir y cerrar la válvula con rapidez. Por eso se utiliza mucho en sistemas automatizados y en instalaciones donde las maniobras son constantes.
Ventajas de la válvula compuerta
La válvula compuerta continúa siendo una solución muy utilizada en redes hidráulicas y sistemas donde mantener el paso completo del caudal resulta prioritario.
Paso total del flujo
Cuando la válvula permanece abierta, el fluido circula con una restricción mínima. Esto ayuda a mantener una pérdida de carga reducida.
En determinadas instalaciones hidráulicas, reducir la pérdida de carga ayuda a mejorar el rendimiento general del sistema y optimizar el consumo energético.
Buen comportamiento en funcionamiento continuo
Las válvulas compuerta funcionan especialmente bien en instalaciones donde permanecen largos periodos completamente abiertas o cerradas.
Por eso son habituales en redes de distribución de agua y conducciones donde el sistema trabaja de forma estable y continuada.
Cómo elegir la válvula adecuada para la instalación
Elegir correctamente entre una válvula mariposa y una válvula compuerta depende del funcionamiento real de la instalación y de las condiciones de trabajo del sistema.
Espacio disponible y tipo de instalación
Cuando el espacio disponible es reducido, la válvula mariposa se adapta mejor por tamaño y facilidad de montaje.
Tipo de fluido y condiciones de trabajo
La presión de trabajo, la temperatura o el tipo de fluido influyen directamente sobre la elección. No todas las instalaciones requieren la misma frecuencia de maniobra ni el mismo comportamiento hidráulico.
Coste operativo y mantenimiento
El mantenimiento, la accesibilidad o la frecuencia de uso pueden hacer que una válvula resulte mucho más adecuada que otra según el tipo de instalación.
Elegir correctamente la válvula ayuda a reducir mantenimiento, evitar incidencias y mantener un funcionamiento más estable del sistema.
